Аудиофильские резисторы

Занимаясь разработкой звуковой аппаратуры невольно пытаешься подчерпнуть в Интернете информацию о компонентах, наиболее подходящих для аудио. Я добросовестно много лет собирал подобную информацию по всем видам электронных компонентов. В том числе и по резисторам. После анализа этой информации выявились некоторые качества резисторов, которые оказались важны для аудиофилов. Самым главным свойством резисторов для аудиофилов ожидаемо оказалось "звучание", конечно не самих резисторов, а аппаратуры с их использованием. Несмотря на большой разнобой в этом вопросе, можно отметить некоторые типы резисторов и даже некоторые бренды, которые можно назвать популярными. Вот о этих типах и будет эта тема.

Для начала надо заметить, что в мире производилось и производится множество резисторов. Чтобы стать популярными среди аудиофилов резистор должен обладать следующими свойствами:
1. Высокой стоимостью.
Для повышения стоимости стараются выбирать резисторы уже снятые с производства, т.к. на редкие  позиции гораздо легче взвинтить цены. Именно поэтому примерно половина аудиофильских резисторов это уже непроизводящиеся типы и даже продукция исчезнувших брендов.
2. Привлекательным внешним видом.
Этот пункт вроде не нуждается в пояснении, но на самом деле кое-что пояснить надо. В сознании человека качественное выполнение функции всегда связывается с внешним видом. Именно поэтому среди аудиофильских резисторов нет некрасивых. На деле аудиофилы выбирают больше глазами, чем ушами. Это факт и надо его учитывать.
3. Хорошими рабочими характеристиками.
В большинстве мест применения резисторов никакие особые параметры им не требуются. Обычно во входных цепях полезно применять малошумящие резисторы в качестве которых чаще всего используют фольговые. Есть места, где важно, чтобы резистор обладал невысокой индуктивностью. И практически везде, и особенно в пассивных кроссоверах, лучше применять немагнитные резисторы. Вне зависимости от наличия сильных магнитных полей замечено, что аппаратура на немагнитных резисторах звучит лучше. Якобы возникают паразитные обратные связи через магнитные поля. Не знаю, может быть и так, но положительный эффект от немагнитных резисторов хорошо заметен на слух.

Ниже список брендов резисторов, когда либо замеченных в аудиофильской аппаратуре. Конечно, он не полон (текущее число — 60 брендов), но вполне достаточен.
Akane Ohm
Allen-Bradley
Alpha
Amtrans
Angstrohm
Arcol
Audionote
Caddock
CGS Meggitt
Charcroft
Dralowid
E&C
Firstohm
Fukushima Futaba Electric
GM electronic
Hokuriku (HDK)
Holco
Hung Chuan Technology
Jantzen
Kamaya
Kiwame
KNP
KOA
Mepco/Electra
Modulohm
Monacor
Multicomp (SPC Technology, Farnell)
Mundorf
Nikkome (Nitsuko)
Noble
Ohmite
Paccom Electronics
Panasonic
Precision Resistive Products (PRP)
Precision Resistor Company
RCD
Riedon
Rikenohm
Rikyu-denki
Royal Electronic
Seidensha (SEF)
Shinkoh
Solen
Stackpole
Susumu
Synton–Tech
Takman
Tama
Texas Components
TKD
Token
Tokyo Den-On
TT Electronics
Tyco
UniOhm (Uniroyal Electronics Industry)
Vamistor
Vishay
Vitrohm
Welwyn
Yageo
Не все типы резисторов у многих брендов из списка, являются аудиофильскими, иногда это вообще только один тип. Многие бренды из списка уже не существуют, но по прежнему пользуются популярностью у аудиофилов.

На все интересные аудиокомпоненты я собираю даташиты. Для порядка и просто потому, что хочется знать, что это такое, не по слухам из сети, а непосредственно от производителя. Но даташиты от одного бренда никак не находились. Это Rikenohm. Производство резисторов под этим брендом прекращено в 2006 году. Я даже точно не мог понять, как правильно пишется название этого бренда по-английски и по-японски, чтобы поискать его в Интернете. Углеродные пленочные резисторы выглядят довольно симпатично, как опрессованные голубой пластмассой цилиндрики.

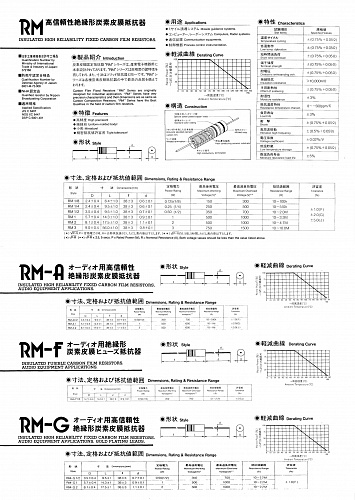

Если поискать, то встречаются и опрессованные стандартной коричневой пластмассой, но не самого распространенного аудиофильского типа RMG, а типа RM. Чем эти типы отличаются друг от друга до недавнего времени я не знал. Но упорные поиски недавно увенчались успехом. Даташит нашелся в одном из изданий EIAJ (Electronic Industries Association of Japan).

Название компании по-японски и по-английски звучит как Riken Dengu Seizo. Товарный знак выглядит, как большая буква древнегреческого алфавита Омега внутри которой написано по-японски «Riken Dengu».

Оказалось, что типы RMA (голубой) и RMG (голубой, позолоченные выводы) являются подтипами более общеприменительного типа RM (коричневый) и действительно были заточены производителем под аудио еще в начале 90-х. Таким образом это старейшие аудиофильские резисторы, пока не появилась информация о более старых. Сегодня принято говорить, что такая заточка это грэйд под аудио, не уточняя, в чем заключаются отличия этого грэйда, от основного типа. В случае RMG отличия понятны, это и другой цвет пластика и позолоченные выводы, но чем для звука голубой пластик лучше коричневого не поясняется. Позолоченные выводы тоже, кстати, весьма сомнительное преимущество, но об этом как-нибудь позже. В любом случае это очень редкая справочная информация до этого момента отсутствующая в Интернете.
Кстати, в продукции компании имелся еще один тип резисторов для аудио — это PSN. Эти резисторы не опрессованы пластмассой, а просто покрыты эмалью, типа наших МЛТ.

Подскажите где достать
Каталоги Дейтон/ЦБПИМС: 1975 том 1, 1981 том 1, 1981 том 2, 1989 дополнение 3

Подскажите Херсонский завод полупроводников еще работает, если да какую продукцию они выпускают (подробно) ?

Цитата
Подскажите где достать
Каталоги Дейтон/ЦБПИМС: 1975 том 1, 1981 том 1, 1981 том 2, 1989 дополнение 3
Копия каталога Дейтон 1975 том 1 есть у меня. А остальные три я сам ищу уже много лет.
Цитата
Подскажите Херсонский завод полупроводников еще работает, если да какую продукцию они выпускают (подробно) ?

Херсонский завод полупроводниковых приборов по факту давно умер, как и вся украинская полупроводниковая промышленность. Вот свидетельства очевидца от 2017 года. ПО "Днепр"
Это не чья-то злая воля, а объективная ненужность украинской отсталой полупроводниковой отрасли на мировом рынке. Как, впрочем, и российской. Но российскую немного защищает государство, по крайней мере необходимую для военных часть. А украинскую защитить оказалось некому.
Практика показала, что мертвое по факту предприятие может еще много лет показывать признаки жизни в административном пространстве. Например, так происходит в России с Фрязинским заводом полупроводниковых приборов; помещения сданы  в аренду, цеха демонтированы, но есть сайт на котором показана продукция и можно даже что-то заказать. Возможно нечто подобное происходило и с ХЗПП. До меня иногда доходили и некие вести из Херсона о "новой" продукции ХЗПП. Но на проверку эта продукция оказывалась старой, с иной "незалежной" маркировкой. Номенклатура ХЗПП состояла в основном из импульсных маломощных диодов и цифровых микросхем. При желании можно отыскать перечни продукции на конец 80-х начало 90-х. Но на мой взгляд они имеют только узкоспециализированный исторический интерес.

Продолжение по аудиофильским резисторам.


После долгих поисков в сети и трудных опросов аудиофилов из Японии и Китая, наконец достигнут прогресс по информации о паре типов самых неуловимых аудиофильских резисторов.

1. Резисторы Skeleton

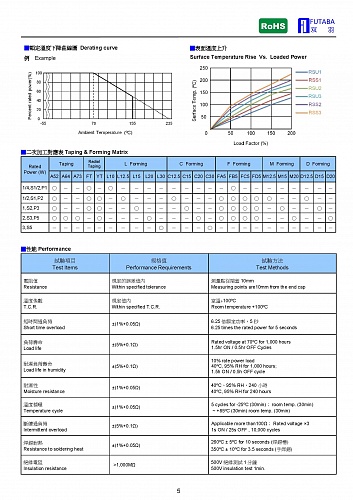

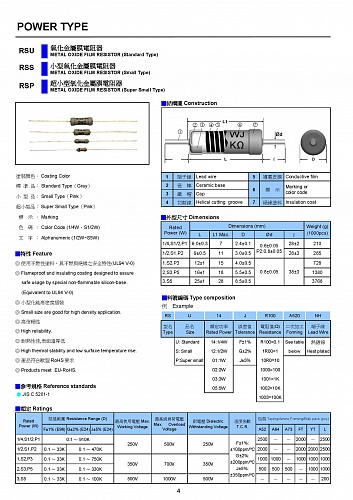

Металлоксидные резисторы без покрытия типа Skeleton или Skelton 2 Вт, оказались условно японскими, а на самом деле делаются на Тайване фирмой Futaba Electric. Эта фирма зачем-то предлагает полуфабрикаты резисторов и аудиофильские Скелетоны — это просто полуфабрикаты Futaba стандартных металлооксидных резисторов типа RSU S3 (оказалось размер 16х5,5 мм это не 2, а 3 Вт!) фигурирующих в продукции фирмы, как полуфабрикат (semi-finished MO). Правда заказать полуфабрикат можно только в миллионных количествах или купить в розницу по высокой цене по ссылке ниже. Но теперь не вслепую, все параметры можно посмотреть в даташите на RSU S3. Т.е. это обычные металлооксидные резисторы широкого применения, только без покрытия. Налицо обман покупателей, хотя и достаточно легкий, т.к. никаких параметров (кроме неправильной мощности) продавец не сообщает, т.е. напрямую не врет. Обман заключается в том, что этот резистор не аудиофильский. Но эксклюзивный внешний вид является достаточным основанием для молчаливой аудиофилизации товара.
Тайваньская Futaba Electric входит в японский холдинг Fukushima Futaba Electric, поэтому возможно продукция Futaba Electric продается в Японии от Fukushima Futaba Electric, но на сайте последней никаких полуфабрикатов не замечено. Но это даже не важно, важно, что теперь есть даташит на экзотический Skeleton.



2. Резисторы TDO (Tokyo Den-On)

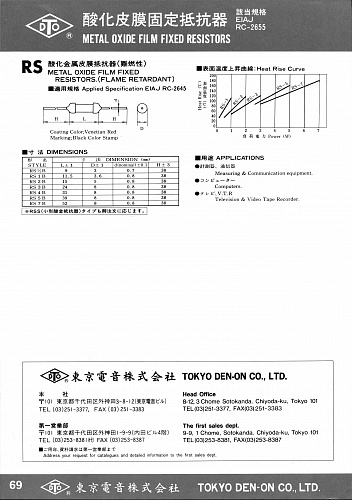

Винтажные японские резисторы от TDO, оказались обычными металлооксидными резисторами широкого применения типа RS, только огнестойкими. После того, как я нашел на них даташит, раскрылся легкий обман покупателей опять же заключающейся в том, что этот тип резисторов не аудиофильский. Аудиофилизация была произведена искусственно в связи с винтажностью товара. Видимо магазин выкупил складские остатки и пользуясь эксклюзивом взвинтил на них цены.
На аудиофильских сайтах иногда встречается информация, что металлооксидные резисторы TDO обладают небольшой индуктивностью и не подходят для применения на пути прохождения сигнала. Там же сказано, что резисторы Skeleton очень похожи на TDO по свойствам. Теперь мы знаем, что это на самом деле так, потому что и те, и другие, это самые обычные резисторы широкого применения.

Все эти резисторы можно увидеть на сайте продавца: http://www.thlaudio.com/jpnohme.htm
